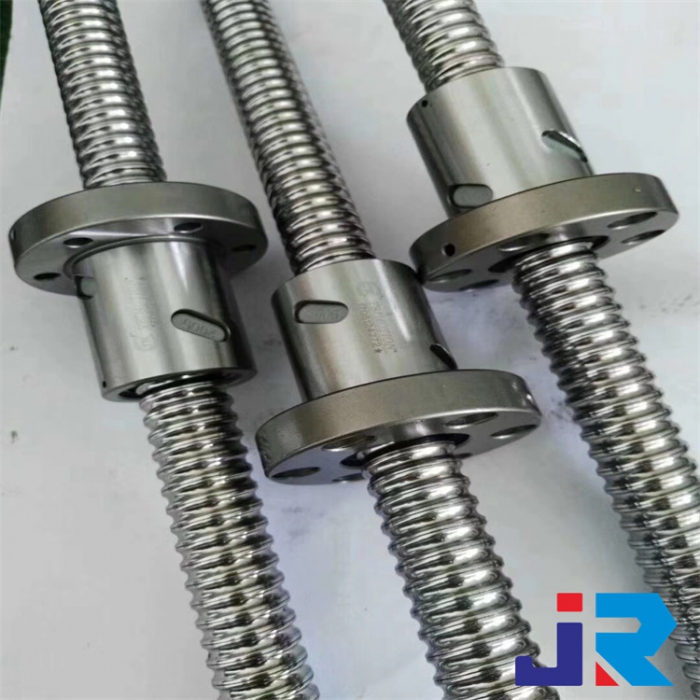

在國產滾珠絲杠和螺母上有半圓弧形的螺旋槽，螺母上有滾珠回路管道，當絲杠旋轉時，滾珠早滾道內既自轉又沿著滾道循環轉動，從而使得路面軸向移動。滾珠絲杠因高速度、高剛性、可逆性、長壽命、維護簡單等A優勢，在當代數控機床行業得到廣泛應用，同時也成為數控機床區別于普通機床的根本特征之一。
1、滾珠絲杠螺母副及支撐系統間隙的檢測與修理
當數控機床出現反向誤差大、定位精度不穩定、過象限出現刀痕時，首先要檢測絲杠系統有沒有間隙。檢測的方法有:用百分表配合鋼球放在絲杠的一端中心孔 中，測量絲杠的軸向竄動，另一塊百分表測量工作臺移動。正反轉動絲杠，觀察兩塊百分表上反映的數值，根據數值不同的變化確認故障部位。
2丶如測量絲杠的百分表在絲杠正反向轉動時指針沒有擺動，說明絲杠沒有竄動。如百分表指針擺動，說明絲杠有竄動現象。該百分表A與A測量值之差就是絲杠 的軸向竄動的距離。這時，我們就要檢查支撐軸承的背帽是否鎖緊、支撐軸承是否已磨損失效、預加負荷軸承墊圈是否合適。如果軸承沒有問題，只要重新配做預加 負荷墊圈就可以了。如果軸承損壞，需要把軸承更換掉，重新配做預加負荷墊圈，再把背帽背緊。絲杠軸向竄動大小主要在于支撐軸承預加負荷墊圈的精度。絲杠安 裝精度A理想的狀態是沒有正反間隙，支撐軸承還要有0.02mm左右的過盈。
國產滾珠絲杠螺母安裝：
國產滾珠絲杠螺母用于承受軸向負荷，徑向力和彎矩會使?jié)L珠絲杠螺母附加表面接觸應力等負荷，從而導致絲杠A性損壞，因此在安裝時務必要注意以下說的幾點。TBI滾珠花鍵主要是由花鍵軸,循環套,花鍵套和滾珠這幾個部分組成,它與滾珠絲杠一樣是一種傳動效率很高的,傳動可逆的,同步性好,定期 精度高。TBI滾珠絲桿將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。
1、絲杠的軸線要和絲杠配套導軌的軸線平行，機床的兩端軸承座與螺母座三點一線
2、螺母安裝時盡量靠近安裝部位
3、支承軸承安裝時盡量靠近螺母安裝部位
4、滾珠絲杠安裝到機床時，不能將螺母從絲杠上卸下來
5、在裝卸螺母時，必須注意輔助套在使用中要靠緊絲杠螺紋軸肩，不能用過過大，否則螺母會損壞，裝入安裝孔時，要避免撞擊和偏心。滾珠絲桿將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。滾珠絲杠是工具機械和精密機械上A常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和A率的特點。
通過檢測，如果確認故障不是由于絲桿竄動引起的。那就要考慮是否絲桿螺母之間產生了間隙，這種情況的檢測方法基本與檢測竄動相同。用A測量與螺母相連的工作臺上，正反向轉動絲桿，檢測出絲桿與螺母之間A間隙，然后進行調整。
