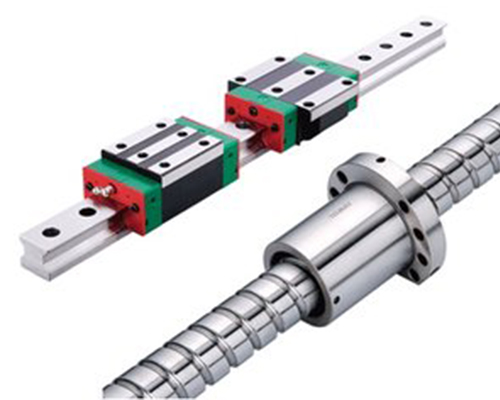

滾珠螺桿主要為螺桿、螺帽、鋼珠、固定座、刮刷器及回流管所構成的,依其循環系統的不同更分為外循環式、內循環式、端塞循環式滾珠螺桿。
滾珠螺桿的結構傳統分為內循環結構(以圓形反向器和橢圓形反向器為代表)和外循環結構(以插管為代表)兩種。這兩種結構也是常用的結構。這兩種結構性能沒有本質區別,只是內循環結構安裝連接尺寸小;外循環結構安裝連接尺寸大。目前,滾珠絲杠副的結構已有10多種,但比較常用的主要有:內循環結構;外循環結構;端蓋結構;蓋板結構。
內循環結構反向器的形狀有多種多樣,但是,常用的外形就是圓形和橢圓形。由于圓形滾珠反向通道較短,因此,在流暢性上不如橢圓形結構。現在,比較好的反向器結構為橢圓形內通道結構,由于滾珠反向不通過絲杠齒頂,類似外循環結構,因此,消除了絲杠齒頂?shù)菇钦`差給滾珠反向帶來的影響。但由于制造工藝較復雜,影響了這種結構的推廣。
